主要技術參數：公稱壓力：1.0,1.6,2.5,4.0mpa
|
|
公稱通徑ＤＮ
|
徑向尺寸
|
球心距E(mm)
|
轉距（KNM)
|
接口端口尺寸
|
總長Ｌ（mm)
|
2280重量
|
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
1.0MPa
|
1.6MPa
|
2.5MPa
|
4.0MPa
|
|
法蘭連接
|
接管
|
法蘭
|
接管
|
法蘭
|
接管
|
法蘭
|
接管
|
法蘭
|
|
50
|
180
|
114
|
0.07
|
0.11
|
0.17
|
0.28
|
￠59*3.5
|
200
|
18
|
23
|
18.8
|
23.8
|
23
|
29
|
26
|
|
|
65
|
198
|
152
|
0.14
|
0.23
|
0.36
|
0.58
|
￠73*4
|
260
|
26
|
31
|
27
|
33
|
32
|
39
|
38
|
|
|
80
|
225
|
168
|
0.32
|
0.51
|
0.80
|
1.28
|
￠89*4
|
292
|
37
|
45
|
38
|
46
|
45
|
53
|
54
|
|
|
100
|
260
|
178
|
0.54
|
0.86
|
1.34
|
2.15
|
￠108*4
|
310
|
56
|
66
|
58
|
68
|
70
|
82
|
83
|
|
|
125
|
300
|
206
|
1.04
|
1.67
|
2.61
|
4.18
|
￠133*4
|
350
|
77
|
87
|
79
|
91
|
95
|
111
|
12
|
|
|
150
|
375
|
254
|
1.52
|
2.43
|
3.80
|
6.08
|
￠159*4.5
|
440
|
85
|
99
|
87
|
101
|
105
|
125
|
121
|
|
|
200
|
440
|
236
|
2.15
|
3.45
|
5.39
|
8.63
|
￠219*5
|
435
|
118
|
137
|
121
|
141
|
145
|
176
|
170
|
|
|
250
|
540
|
315
|
4.22
|
6.75
|
10.55
|
16.88
|
￠273*6
|
584
|
238
|
262
|
243
|
271
|
290
|
330
|
341
|
|
|
300
|
608
|
275
|
6.34
|
10.15
|
15.86
|
25.38
|
￠325*6
|
602
|
331
|
360
|
238
|
375
|
405
|
457
|
470
|
|
|
350
|
685
|
370
|
8.31
|
13.30
|
20.78
|
33.25
|
￠377*8
|
670
|
503
|
546
|
514
|
569
|
615
|
696
|
720
|
|
|
400
|
780
|
420
|
10.83
|
170.23
|
27.06
|
43.30
|
￠426*8
|
757
|
584
|
645
|
596
|
665
|
715
|
822
|
840
|
|
|
450
|
825
|
435
|
15.34
|
24.55
|
38.36
|
61.38
|
￠480*8
|
822
|
846
|
911
|
864
|
965
|
820
|
917
|
1217
|
|
|
500
|
900
|
336
|
20.81
|
33.30
|
52.03
|
83.25
|
￠529*8
|
728
|
965
|
1045
|
985
|
1111
|
1150
|
1315
|
1408
|
|
|
600
|
1055
|
448
|
26.22
|
41.95
|
65.55
|
104.87
|
￠630*8
|
900
|
1345
|
1449
|
1375
|
1640
|
1647
|
1895
|
1943
|
|
|
700
|
1300
|
710
|
31.78
|
5.0.84
|
79.44
|
127.10
|
￠720*8
|
1290
|
1524
|
|
1555
|
|
1886
|
|
2193
|
|
|
800
|
1450
|
830
|
38.26
|
61.22
|
95.65
|
153.05
|
￠820*10
|
1480
|
1700
|
|
1735
|
|
2080
|
|
2465
|
|
|
900
|
1630
|
950
|
45.20
|
72.32
|
113.05
|
180.80
|
￠920*10
|
1650
|
1876
|
|
1910
|
|
2298
|
|
2700
|
|
|
1000
|
1810
|
1100
|
52.74
|
84.38
|
131.84
|
210.95
|
￠1020*10
|
1810
|
2058
|
|
2100
|
|
2520
|
|
2940
|
|
|
1100
|
1990
|
1350
|
60.91
|
97.46
|
152.28
|
243.65
|
￠1120*10
|
2050
|
2370
|
|
2425
|
|
2880
|
|
|
|
|
1200
|
2170
|
1550
|
69.78
|
111.65
|
174.45
|
279.13
|
￠1220*14
|
2280
|
2795
|
|
2795
|
|
3280
|
|
|
|
|

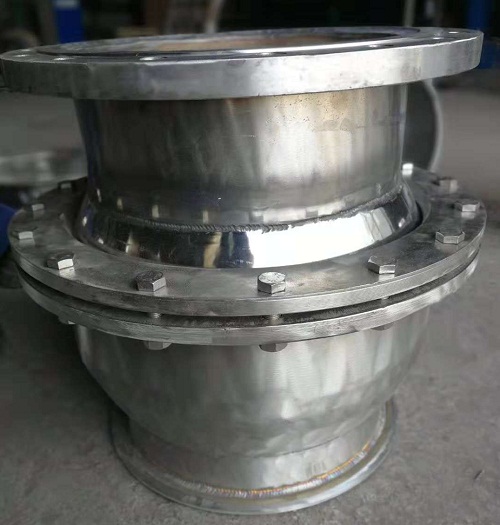

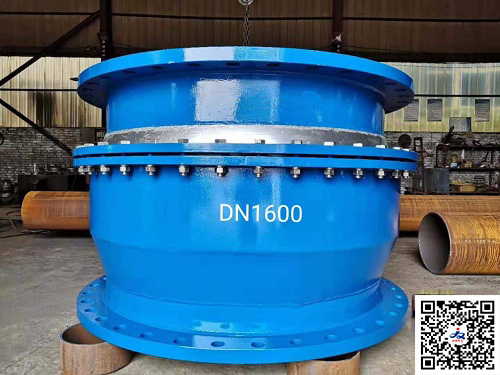

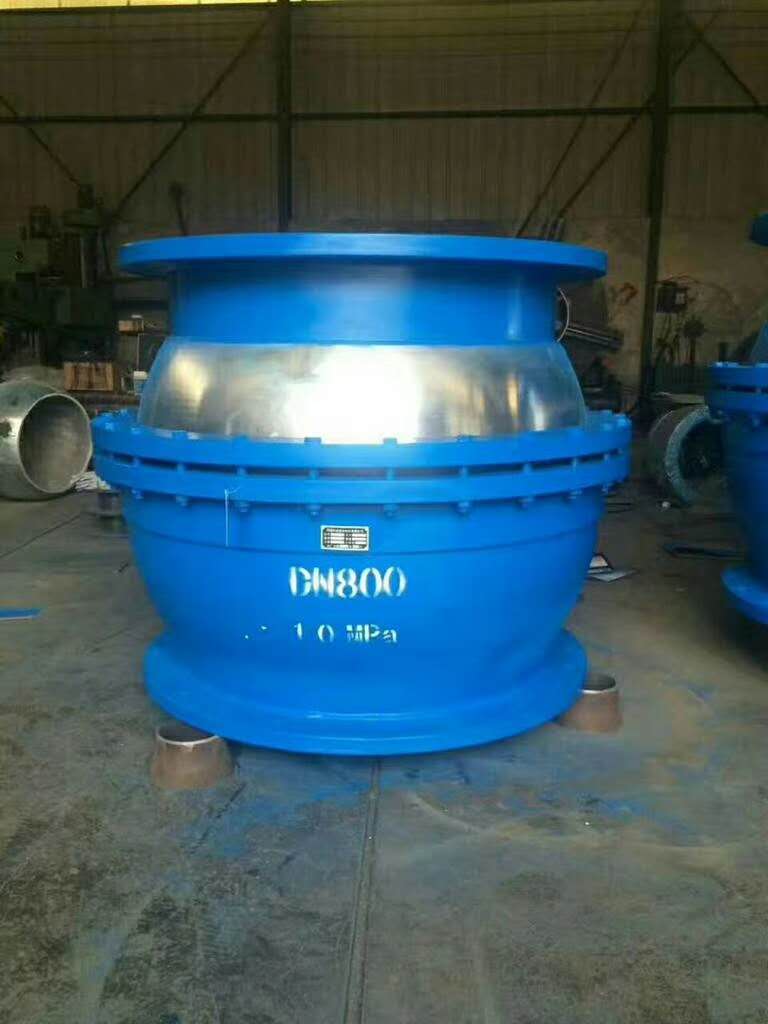

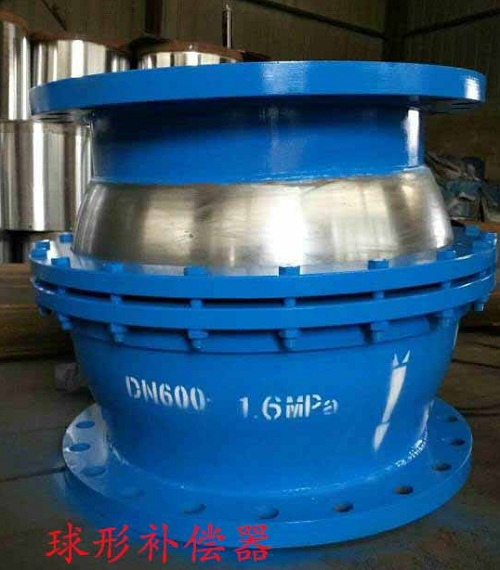

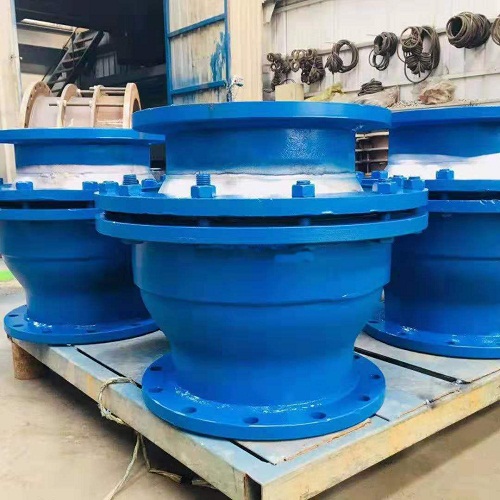

QJB型球形補償器結構特征：
球形補償器（又稱球形接頭），它的連接方式有兩種：一種是法蘭式，一種是焊接式。該產品主要是依靠球體的角位移來吸收或補償管道一個或多個方向上的橫向位移，該補償器應成對使用，單只球形補償器沒有補償能力 ，可作管道萬向接頭使用。該補償器具有補償量大，無盲板力，對固定管架的作用力小，密封采用可注組合密封技術，實現長期可靠密封。
球型補償器的優點：
（1）、該補償量大，可根據自然地形及管道強度布置，一組補償器可補償500m管段；
（2）、不產生由介質壓力產生的盲板力，固定支架可做得很小，特別適用于大口徑管道；
（3）、由于采用石墨為主要密封資料，長期運行不需維護，低碳環保；
（4）、投資大大節約，降低成本；
（5）、安裝方便，有法蘭連接和焊接兩種型號供不同工況用戶選擇；
（6）、球型補償器可安裝在蒸汽地埋管和熱水地埋管上，可大量節約投資和提高運行安全性。
