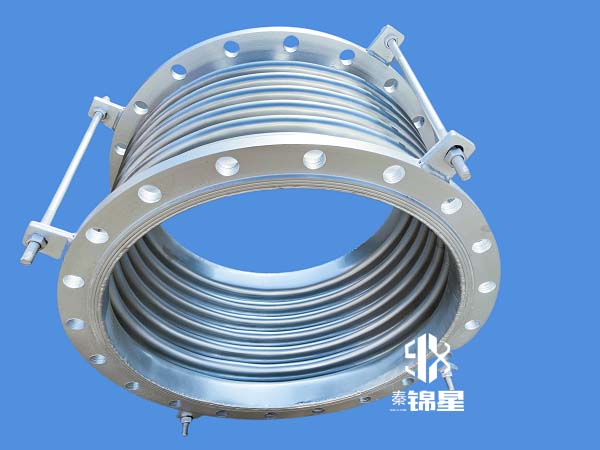

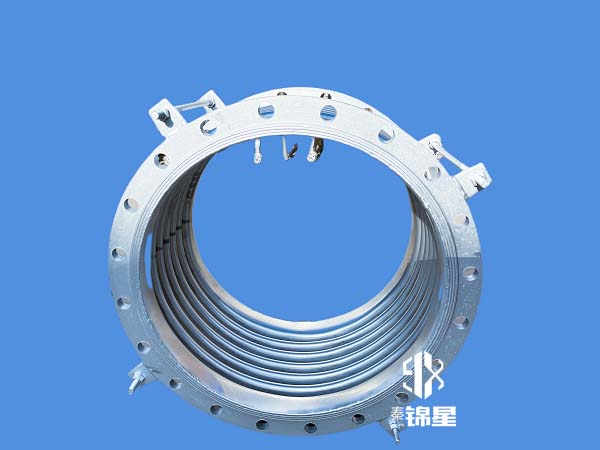

波紋補償器在管道中主要起到保證管道正常安全運行的作用。在管道內輸送的介質因熱脹冷縮溫度會變化產生軸向、橫向或是角向位移量，在這時波紋補償器會通過自身波紋管的有效彈性來吸收補償熱位移的量，不會造成管道出現爆破損壞。波紋管補償器不僅可以補償管道的位移，還具有減振，降噪，密封等功能，實現了管道與管道與設備之間的靈活連接。
波紋補償器按補償器類型分為三種，即軸向、橫向、角項。但是，由于波紋補償器的使用越來越多，使得制造廠家對波紋補償器的型號叫法也眾多，為了保護型號準確，在選擇使用波紋補償器是應將管道工況詳細提供給波紋補償器生產廠家。
由于不同類型的波紋補償器補償形式不同，主要有軸向、橫向、角向以及組合補償方式。對同時存在多種位移的波紋補償器，要對其各種位移進行合成，求出總等效軸向位移，檢測是對總等效軸向位移而言。也就是說，金屬波紋補償器公稱位移的檢測是對總等效軸向位移檢測。
通用類波紋管的公稱位移，實際上就是波紋管給定的名義位移變形的能力。對于用波紋管制成的膨脹節(補償器）、補償器而言，通常稱為補償量，反映了波紋管吸收系統位移的能力，表示在一定條件下，產品所具有的最大的補償能力。波紋管在正常工作時，要吸收系統位移而產生位移變形，同時還要保證一定次數的正常安全工作位移循環次數。因此波紋管在設計時，根據每一個波可以承受的位移大小，設計有一定的波紋數，當每個波都在均勻地承受位移載荷，沒有局部超負荷時，波紋管可以正常的工作。設計合理時，可以保證一定的設計工作位移循環壽命次數。在JB/T 6169-92“金屬波紋管”標準中，對此項性能的檢測做出了規定。
